네트워크 토폴로지란?

토폴로지(Topology)란?

일반적으로 외형적인 연결 모양을 의미하는 용어



통신에서의 토폴로지

네트워크의 구성 형태 / 형상

• 통신 노드의 외형적인 연결모양
• 통신망을 구성하기 위한 물리적 결선 방식
• 다수의 디바이스가 통신 링크로 상호 연결되어 있는 방식 / 형태 / 모양을 의미



수학에서의 토폴로지 (이때는, 위상(Phase)이라고 칭함)

위상이 주어진 공간에서의 집합론적인 연구, 해석학적인 연구등을 하는 분야

• 적용상의 구분 : 집합론적인 위상수학 대수적 위상수학, 위상해석학 등

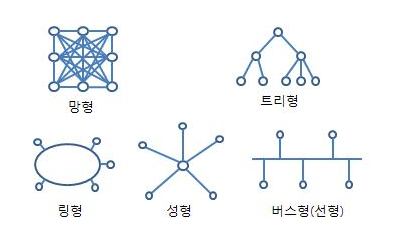

토폴로지의 종류

망형 (Mesh Topology)

• 네트워크 상의 모든 노드를 상호 연결
• 통신선로의 총길이가 가장 긴 네트워크 구조
• 초기 데이타 통신 네트워크의 전형적인 형태
• 공중통신망에 많이 사용

트리형 (Tree Topology)

• 지역과 거리에 따라 연결하므로 통신선로의 총경로가 가장 짧음
• 접속되는 단말기의 숫자에 맞는 통신 장비 이용이 가능
• multipoint 데이터 통신망

링형 (Ring Topology)

• 각 링크가 단방향이어서 데이타는 한 방향으로만 전송이 가능
• 각 노드는 데이타의 송수신을 제어하는 액세스 제어논리(토큰)를 보유

성형 (Star Topology)

• 중앙집중식 구조
• 중앙의 교환장비가 데이타 경로를 개설하고 유도
• 이용자의 스테이션은 중앙의 교환장비에 point-to-point 링크로 연결

버스형 (Bus Topology)

• 모든 노드(Node)들은 간선을 공유하며 버스 T자형(Tap) 등으로 연결
• 간선과 각 단말 장치와의 접속은 간단한 접속장치를 붙이는 것으로 가능
• 통신 부하가 대부분 단말 장치 측으로 분산되므로 통신 시스템 전체의 효율성과 각 단말과의 사이가 거의 비례 관계가 성립

선형구조(Linear Structure)

• 점대점(PTP) 연결에 의한 형태
• 때론, 버스형이라고도 함



대규모 교환망(네트워크) 구성

• 대규모 교환망의 경우 통산 계층적 구조를 취하고 있으며, 동일 계층에서는 다른 토폴로지를 사용하게 됨
  - 즉, 최적의 토폴로지를 채용하는 것이 주요 관심이 됨
• 시내외 교환망에서는 시내망은 스타형, 시외망은 망형으로 구성하는 것이 일반적
