랜선(LAN Cable, Ethernet Cable)에 대해서

랜선(LAN Cable, Ethernet Cable)

원래 전화선 용도로 쓰이다가 현대에서는 주로 근거리 통신망(Local Area Network)을 구축하기 위해 사용되는 케이블이다. 가장 흔하게는 랜선이라고 불리며 세부 분류인 UTP라는 이름이 익숙하게 알려져 있기도 하다.



랜선의 종류 - 카테고리

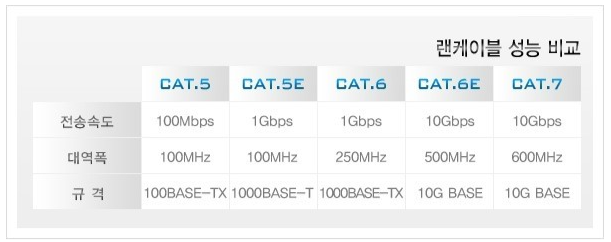

CAT, Category 구분법은 간단히 말하면 대역폭(최고 주파수와 최저 주파수의 차이, 1초에 보낼 수 있는 최대 데이터의 크기)으로 UTF Cable을 구분하는 구분법이다. 대역폭에 따라 전송 속도의 차이가 발생해서 같은 시간 동안 전송하는 데이터량이 많고 적음의 차이로 나타나며 일반 가정에서는 주로 10/100 Mbps의 인터넷 속도를 많이 사용한다. 높은 사양의 케이블은 공장이나 사무실 등의 내부 네트워크(비치된 컴퓨터 간의 랜선 연결)를 구축할 때 많이 사용되고 있다. 그리고 기가비트를 지원하는 랜선을 사용한다 하더라도 랜카드, 허브 등의 관련 장비가 기가비트를 지원하지 않으면 기가비트 속도를 사용할 수 없다.

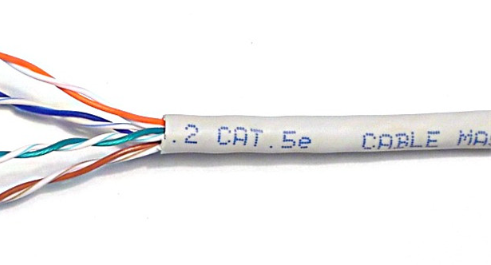

CAT.5e 케이블의 모습



랜선의 종류 - 단선과 연선

UTP 케이블(랜선) 속의 심선(구리선)이 한 가닥으로 이루어져 있으면 단선, 여러가닥으로 뭉쳐져 있으면 연선이다.





단선 - 한가닥의 구리선, 연선보다 유연성이 떨어짐, 1가닥이라 작업하기 편리하고 연선에 비해 저렴하다. 작업용으로 판매되는 케이블은 주로 단선이 많다.



연선 - 여러가닥(대략 7가닥)의 구리선, 단선보다 유연하여 휘거나 변형하기 좋아 엘리베이터 내부 같이 움직이는 장치에 사용하기 좋다. 여러 가닥이라 작업하기 어렵다. 그래서 완제품으로 판매되는 케이블이 많다.



랜선의 종류 - 단선과 연선

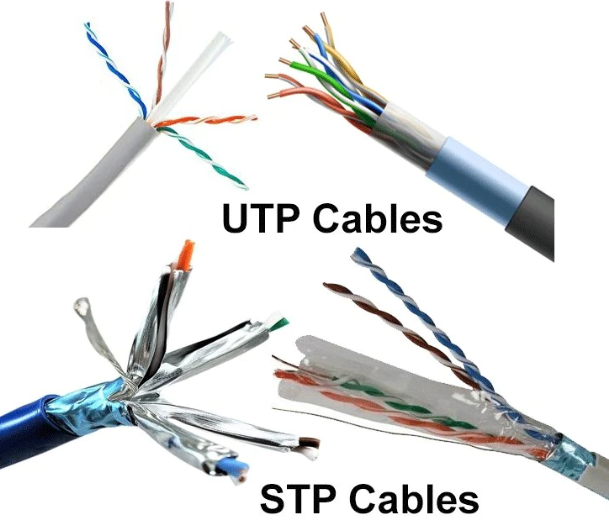

랜선의 각 명칭은 케이블 속의 심선(구리선)을 어떤 식으로 감싸고 있는지 쉴드 구조에 대한 명칭이다.

공통적으로 들어가는 TP라는 단어는 Twisted pair의 준말이며 두 가닥의 케이블이 꼬여있다는 의미이다.

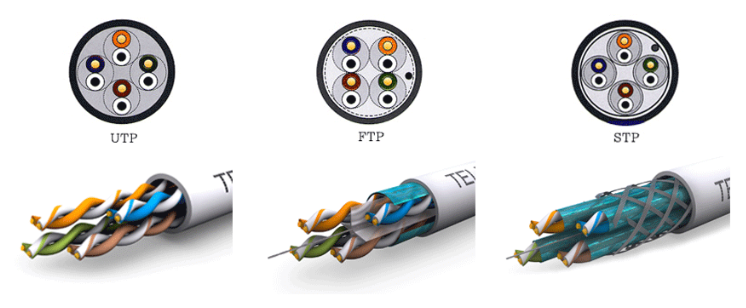

UTP 케이블(Unshield Twisted Pair)

쉴드가 없다는 의미와, 두 가닥의 선이 한 쌍으로 꼬여있다는 의미이다.



FTP 케이블(Foiled Twisted Pair)

UTP 케이블과 달리 8가닥의 케이블 말고도 어스선(접지선)이라는 선이 있고 외부의 전선 피복 안에 포일로 한번 감싸져 있는 구조이다.



STP 케이블(Shield Twisted Pair)

FTP(Foild Twisted Pair) 또는 S-STP(Screened Shield Twisted Pair) 등의 차폐가 되어 있는 케이블을 지칭한다.

차폐의 종류는 알루미늄 호일 FTP, 편조실드등 여러 가지 종류가 있다.
