UTP 케이블 정보
일반적으로 네트워크 관련 업무나 PC 정비 관련 업무를 보지 않는다면 네트워크 케이블을 직접 만들 일은 없을 것이다. 하지만 네트워크 관리사 2급 실기 시험에도 무조건(?) 출제되고 집에서 어지럽게 설치되어 있는 랜선을 정리하고 싶을 때 랜선 만드는 법을 안다면 스스로 랜선 정리가 가능해진다.
바로 UTP 구성 및 제작 방법에 대해서 알아보자.

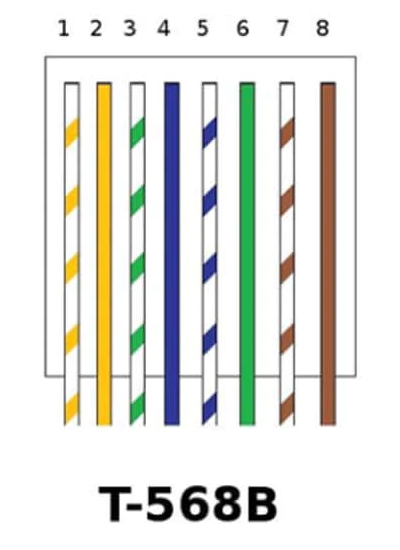

T568B 규격
1. 줄무늬 주황 (흰주)
2. 주황
3. 줄무늬 녹색 (흰녹)
4. 파랑
5. 줄무늬 파랑 (흰파)
6. 녹색
7. 줄무늬 갈색 (흰갈)
8. 갈색
준비물
- 랜케이블 (UTP)
- RJ-45 커넥터 (컴퓨터나 공유기, 허브 등 단말기에 꼽는 커넥터인 RJ-45)
- 가위 또는 피복기

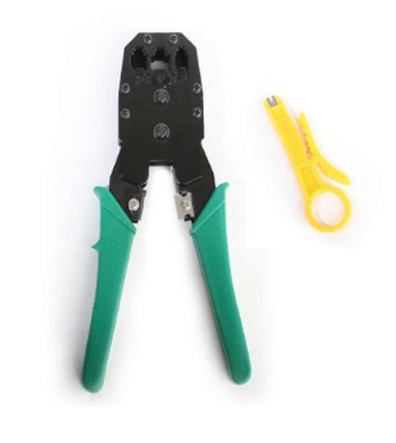

- 랜툴
- 랜테스터기
- 보호캡
만드는 법
- 랜케이블을 적당한 길이로 가른다.
- 가위 또는 피복기를 사용해서 피복을 벗긴다.
- 꼬여있는 구리선들을 순서에 맞게 정리해 준다. (흰주, 주황, 흰녹, 파랑, 흰파, 녹색, 흰갈, 갈색)
- 커넥터에 잘 넣을 수 있게 가지런하게 가위로 한번 잘라준다.
- 커넥터에 순서대로 끝까지 구리선을 넣어준다. (금색 부분까지 닿도록)
- 이제 랜툴에 넣고 딸칵! 소리가 날 때까지 눌러준다.
- 랜테스터기가 있다면 테스트한다.
- 완성!
