웨이퍼 표면을 보호하는 산화공정

산화공정(Oxidation)에 대해서 알아보자



웨이퍼의 보호막과 절연막 역할을 하는 '산화막(SiO₂)'

모래에서 추출한 실리콘을 반도체 집적회로의 원재료로 탄생시키기 위해서는 일련의 정제 과정을 통해 잉곳(Ingot)이라고 불리는 실리콘 기둥을 만든다. 이 실리콘 기둥을 균일한 두께로 절단한 후 연마의 과정을 거쳐 반도체의 기반이 되는 웨이퍼를 만든다.



이렇게 만들어진 얇고 둥근 판 모양의 웨이퍼는 전기가 통하지 않는 부도체 상태이다. 그래서 도체와 부도체의 성격을 모두 가진 '반도체'의 성질을 가질 수 있도록 만드는 작업이 필요한데 이를 위해 웨이퍼 위에 여러 가지 물질을 형성시킨 후 설계된 회로 모양대로 깎고, 다시 물질을 입혀 깎아내는 일을 반복한다.

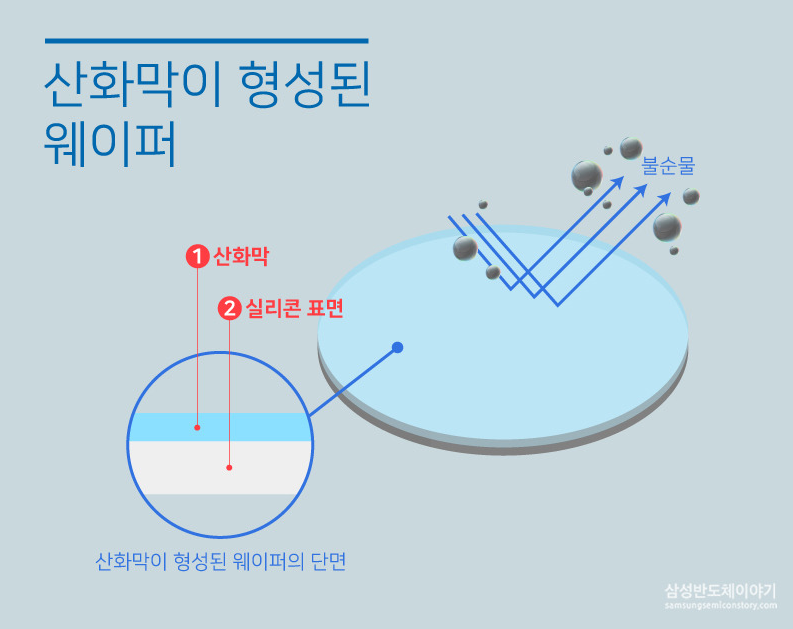

이 모든 공정의 가장 기초적인 단계가 산화공정이다. 산화공정을 거치는 이유는 웨이퍼에 절연막 역할을 하는 산화막을 형성해 회로와 회로사이에 누설전류가 흐르는 것을 차단한기 위함이다. 산화막은 또한 이온주입공정에서 확산 방지막 역할을 하고, 식각공정에서는 필요한 부분이 잘못 식각 되는 것을 막는 식각 방지막 역할도 한다.



즉, 산화공정을 통해 형성된 산화막이 반도체 제조과정에서 든든한 보호막 역할을 하는 건데 미세한 공정을 다루는 반도체 제조과정에서는 아주 작은 불순물도 집적회로의 전기적 특성에 치명적인 영향을 미치기 때문이다.



웨이퍼는 대기 중 혹은 화학물질 내에서 산소에 노출되면 산화막을 형성하게 되는데. 이는 철이 대기에 노출되면 산화되어 녹이 스는 것과 같은 이치이다.

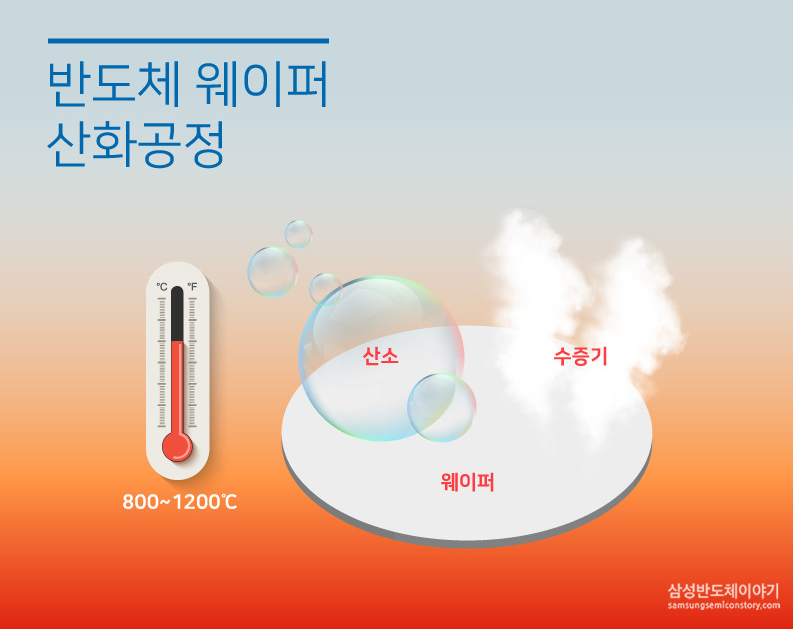

웨이퍼에 막을 입히는 산화공정의 방법에는 열을 통한 열산화(Thermal Oxidation), 플라즈마 보강 화학적 기상 증착(PECVD), 전기 화학적 양극 처리 등 여러 종류가 있습니다. 그중 가장 보편적인 방법은 800~1,200℃의 고온에서 얇고 균일한 실리콘 산화막을 형성시키는 열산화 방법이다.

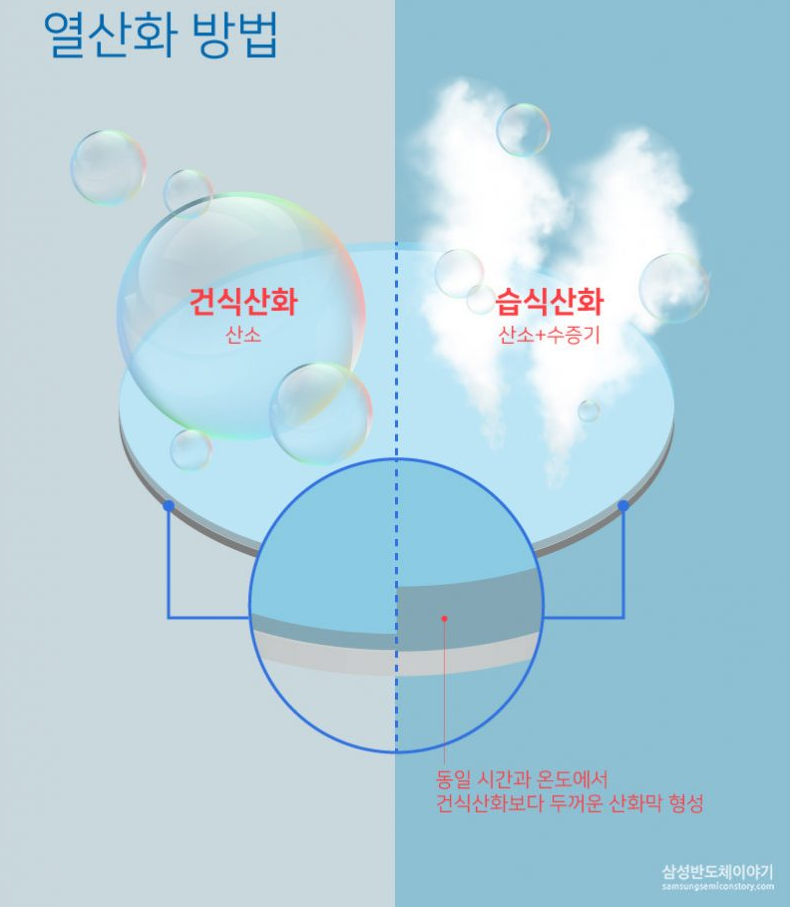

열산화 방법은 산화반응에 사용되는 기체에 따라 건식산화(Dry Oxidation)와 습식산화(Wet Oxidation)로 나뉘는데 건식산화는 순수한 산소만을 이용하기 때문에 산화막 성장속도가 느려 주로 얇은 막을 형성할 때 쓰이며, 전기적 특성이 좋은 산화물을 만들 수 있다. 습식 산화는 산소와 함께 용해도가 큰 수증기를 함께 사용하기 때문에 산화막 성장속도가 빠르고 보다 두꺼운 막을 형성할 수 있지만, 건식산화에 비해 산화층의 밀도가 낮습니다. 보통 동일한 온도와 시간에서 습식산화를 통해 얻어진 산화막은 건식산화를 사용한 것보다 약 5~10배 정도 더 두껍다.
